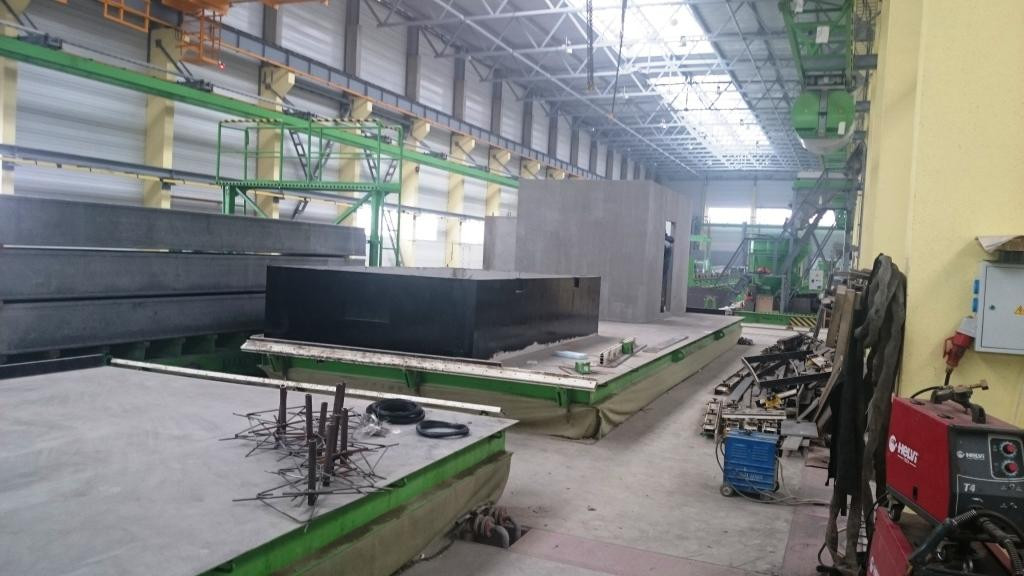

ЖБ-блоки для трансформаторных подстанций

- В наличии
- Оптом и в розницу
12 000 руб.
Показать оптовые цены- +375 (29) 503-15-19Денис Геннадьевич (Mts)
- +375 (29) 754-56-54Елена Олеговна (mts)
— блок без покраски, без дверей и кровли, без внутреннего контура заземления–12 000 руб/шт с НДС -блок+покраска+двери+контур+крыша- от 15 500 (с одной дверью) На условиях FCA Минск
ООО"Оптроникс» предлагает поставку блоков разных габаритных размеров для строительства быстромонтируемых или полного заводского изготовления трансформаторных подстанций с кабельными и воздушными вводами (в дальнейшем именуемые – железобетонный блок КТПБ), напряжением 6-10/0,4 кВ, тупикового и проходного типа с коридорами обслуживания.
Варианты заказа:
1. В случае заказа одноблочной ТП наше предприятие может поставить блок без покраски, без дверей и кровли, без внутреннего контура заземления. В этом случае цена блока – 12 000 бел/руб с НДС. Условия поставки – FCA г. Минск.
2. В случае заказа одноблочной ТП наше предприятие может поставить блок с покраской внутри и снаружи, с дверями и кровлей в цвет заказа, с внутренним контуром заземления. В этом случае цена блока – от 15 000 бел.\руб с НДС. Условия поставки – FCA г. Минск.
3. В случае заказа двух- трех- или четырех-блочной ТП наше предприятие может отгрузить блоки без покраски, без дверей и кровли, без внутреннего контура заземления. Либо полный спектр всех работ в этом случае цена договорная.
Основные параметры, технические требования и характеристики железобетонного блока КТПБ:
1. Габаритные размеры:
– Длина снаружи — от 1000 мм до 8100 мм; (под заказ возможно до 10000 )– Ширина снаружи — от 1000 мм до 3500 мм (под заказ возможно 6000 )
– Высота снаружи - от 2400мм до 3000; (под заказ возможно любая )
– Толщина стенки – 100 мм;
2. Железобетонный блок КТПБ изготавливается из тяжелого бетона по ГОСТ 26633-91. Класс бетона по прочности на сжатие соответствует марке В-35 (В-30).
3. Железобетонный блок КТПБ соответствует степени огнестойкости II согласно СНиП 2.01.01-85* или СНиП 21-01-97 или степени огнестойкости IV согласно СНБ 2.02.01-98 (Дополнение к совместному письму Минстройархитектуры РБ от 15.11.01 г. №06-2/01-8425 и МЧС РБ от 18.11.02 г. №16/6-4074), т. е. удовлетворяет требованиям ПУЭ (п.4.2.76).
4. Железобетонный блок КТПБ относится к классу пожарной опасности К0 согласно СТБ 1961-2009.
5. Железобетонный блок КТПБ удовлетворяет установленным требованиям по прочности, жесткости, трещиностойкости и влагонепроницаемости.
6. Минимальные расстояния до зданий и сооружений, при которых должна устанавливаться железобетонная подстанция КТПБ составлют 15 м.
7. Поставка железобетонного блока КТПБ потребителю производится после достижения бетоном отпускной прочности.
8. Фактическая отпускная прочность бетона соответствует требуемой по ГОСТ 18105-86.
9. Морозостойкость бетона железобетонного блока КТПБ соответствует марке по морозостойкости F-100 (F-200).
10. Водонепроницаемость бетона железобетонного блока КТПБ соответствует марке по водонепроницаемости W4.
Выпускаемые нами блоки КТПБ внесены в реестр государственной регистрации Минстройархитектуры РБ (№900127 от 03.02.2010 г. ) и в государственнй центр каталогизации продукции Белорусского государственного института стандартизации и сертификации, а также согласованы в НИИ Пожарной безопасности и проблем чрезвычайных ситуаций МЧС РБ.
Расположение и конфигурация дверных и других проемов может быть различна в зависимости от компоновки блоков и оборудования и желания заказчика.Габаритные размеры | |
---|---|
Высота | 3000 мм |
Ширина | 3500 мм |
Длина | 8100 мм |
Дополнительные характеристики | |
Количество отходящих линий | 45 |
Взрывозащищенный корпус | Нет |
Максимальная рабочая температура окружающей среды | 50 град. |
Исполнение нейтрали | Глухозаземленная |
Основные | |
Степень защиты IP | 54 |
Тип трансформаторной подстанции по мобильности | Стационарная |
Страна производитель | Беларусь |
Вес | 11000 кг |
Срок службы | 50 лет |
Способ присоединения станции к сети | Проходная |
Количество фаз | 3 |
Частота тока | 50 Гц |
Мощность трансформатора | 2500 кВА |
Номинальное напряжение на стороне низшего напряжения | 0.4 кВ |
Номинальное напряжение на стороне высшего напряжения | 10 кВ |
Вывод на стороне низкого напряжения | Кабельный |
Конструкция трансформаторной подстанции | Блочная |
Количество трансформаторов в станции | 2 |
Пользовательские характеристики | |
Производитель | ООО "Оптроникс" |
Минимальная рабочая температура окружающей среды | 50 |
- Цена: 12 000 руб.
- Возможности поставок: 5 шт./неделя
- Способ упаковки: по желанию заказчика стрейч плёнка
