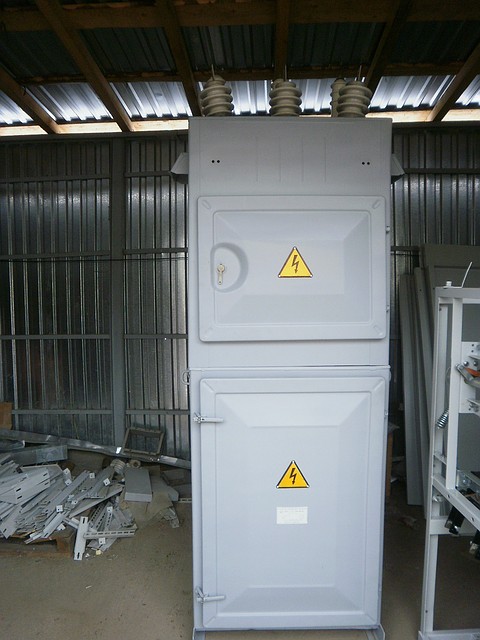

Комплектная трансформаторная подстанция (КТП)

Комплектные трансформаторные подстанции (КТП) предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частот

КТП представляет собой трансформаторную подстанцию с одним трансформатором, с воздушными или кабельными вводами высокого напряжения, воздушными или кабельными выводами низкого напряжения.

КТП имеет следующие составные части:
устройство со стороны высшего напряжения (УВН);
распределительное устройство со стороны низшего напряжения (РУНН);
трансформатор силовой наружной установки;
площадка для обслуживания шкафа РУНН;
разъединитель наружной установки.

КТП подключается к ЛЭП 10 кВ посредством разъединителя наружной установки, который устанавливается на ближайшей от КТП опоре ЛЭП. Разъединитель имеет
стационарные заземляющие ножи со стороны КТП.

В целях обеспечения безопасной работы обслуживающего персонала и исключения ошибочных переключений, на подстанции установлены защитные и блокировочные устройства.

В КТП имеются блокировки, предотвращающие:
включение заземляющих ножей разъединителя наружной установки при включенных главных ножах;
включение главных ножей разъединителя при включенных заземляющих ножах;
открывание двери шкафа УВН при отключенных заземляющих ножах разъединителя;
отключение заземляющих ножей разъединителя при открытой двери шкафа УВН;
включение коммутационных аппаратов отходящих линий шкафа РУНН при открытых защитных панелях;
включение – отключение разъединителя при включенной нагрузке со стороны НН.

КТП имеет следующие виды защит:
на стороне высшего напряжения:
от атмосферных и коммутационных перенапряжений устанавливаются высоковольтные разрядники;
от междуфазных коротких замыканий устанавливаются высоковольтные предохранители;
на стороне низшего напряжения:
от перегрузки и междуфазных коротких замыканий на отходящих линиях напряжением 0,4 кВ и защиты линий наружного освещения устанавливаются автоматические выключатели;
от однофазных коротких замыканий устанавливаются токовые реле;
от атмосферных перенапряжений устанавливаются низковольтные разрядники.

КТП изготавливаются двух исполнений (по требованию заказчика):
с общим учётом электроэнергии;
с учётом электроэнергии уличного освещения.

Для эксплуатации счётчика в зимнее время в КТП предусмотрено устройство обогрева.

Степень защиты со стороны УВН – IP23, со стороны РУНН – IP43 по ГОСТ 14254-96.

Вид климатического исполнения – У1 по ГОСТ 15150-69.

Условия эксплуатации:
наибольшая высота над уровнем моря – не более 1000 м;
рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 0С;
тип атмосферы – II по ГОСТ 15150-69;
окружающая среда – не содержащая токопро-водящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;
КТП не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.

Структура условного обозначения

Пример записи условного обозначения КТП при их заказе:

КТП мощностью 100 кВ-А, класса напряжения трансформатора 10 кВ, на номинальное напряжение на стороне НН 0,4 кВ, вид климатического исполнения У1:
КТП-100-10/0,4 У1 ТУ РБ 00457969.016-97.

Средний срок службы КТП – 25 лет.

Гарантийный срок эксплуатации – два года со дня ввода КТП в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект поставки входят:
шкаф УВН и шкаф РУНН, собранные вместе – 1 компл. (по требованию заказчика возможна поставка
составных частей КТП: шкафов УВН и РУНН по отдельности);
силовой трансформатор наружной установки (только по отдельному заказу) – 1 шт;
площадка для обслуживания КТП – 1 шт;
паспорт;
руководство по эксплуатации;
схема электрическая принципиальная;
схема электрическая соединений;
эксплуатационные документы на комплектующую аппаратуру.
