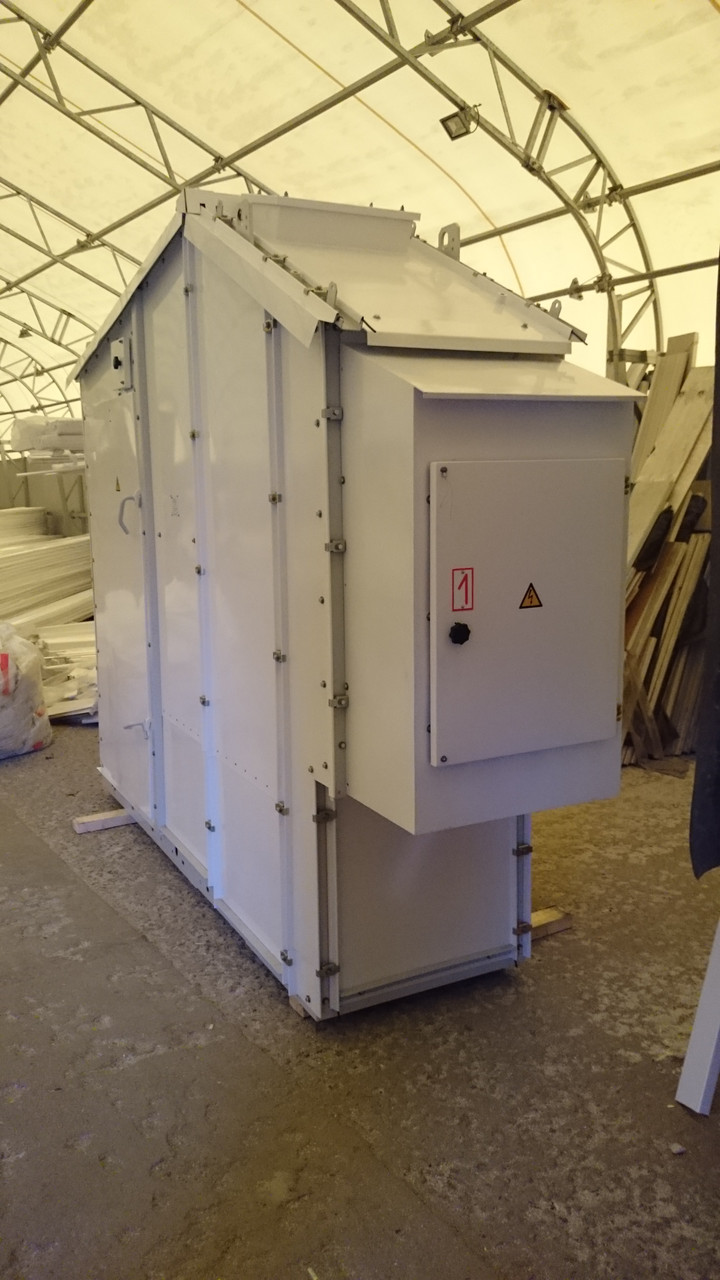

Комплектное распределительное устройство наружной установки серии КРУ/БЕЛ
- Под заказ
Отправка с 09 мая 2024от 16 000 руб.
Заказ только по телефону
- +375 (29) 503-15-19Денис Геннадьевич (Mts)
- +375 (29) 754-56-54Елена Олеговна (mts)
Описание
Устройства комплектные распределительные в металлической оболочке серии КРУ/БЕЛ (КРУ) предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц на номинальное напряжение 6; 10 кВ для сетей с изолированной нейтралью.
КРУ применяются в сетях сельского хозяйства, в промышленности и электрофикаии железнодорожного транспорта, для комплектования электрических подстанций.
ОБЩИЕ СВЕДЕНИЯ
КРУ наружной установки конструктивно представляет из себя блок ячеек (1-6) – модуль с общей металлоконструкцией и наружными панелями из оцинкованной стали. Конструкция модуля предусматривает размещение ячеек различного назначения с выкатными элементами и шкафами управления, смонтированными на общей жесткой раме коридора управления.На стенке коридора напротив ячеек предусмотрена установка дополнительных шкафов.
|
Значение |
|
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток главных цепей ячейки, А |
630; 1000; 1600; 2000; 2500; 3150 |
|
Номинальный ток сборных шин, А |
1600; 2000; 2500; 3150 |
|
Номинальный ток отключения выключателя, встроенного в КРУ, кА |
12,5; 20; 31,5 |
|
Ток термической стойкости в течение 3 с, кА |
20; 31,5 |
|
Номинальный ток электродинамической стойкости главных цепей, кА |
32; 51; 81 |
|
Номинальное напряжение вспомогательных цепей, В: |
|
|
· оперативных цепей переменного тока |
220 |
|
· оперативных цепей постоянного тока |
220 |
|
· цепи трансформаторов напряжения |
100 |
|
· цепи силового трансформатора |
380/220 с глухо заземленной нейтралью |
|
Уровень изоляции |
По ГОСТ 1516.1 |
|
Вид изоляции |
Воздушная |
|
Тип базового выключателя |
Вакуумный |
|
Вид линейных высоковольтных подсоединений |
Кабельные, воздушные |
|
Вид управления |
Местное, дистанционное |
|
Степень защиты оболочек (при закрытых дверях блока) по ГОСТ 14254 |
IP 34 |
|
Габаритные размеры, мм: |
|
|
· ячейки КРУ |
3065х750х2800 |
|
· ячейки с конденсаторами (отдельно стоящей) |
1650х1245х1310 |
|
· ячейки с трансформатором собственных нужд мощностью 25-63 кВА (отдельно стоящей) |
1930х820х3350 |
|
· ячейки с трансформатором собственных нужд мощностью 100-250 кВА (отдельно стоящей) |
1930х850х4020 |
|
Вес ячейки (максимальный), кг |
800 |
|
Срок службы, лет |
25 |
Характеристики
| Основные | |
|---|---|
| Страна производитель | Беларусь |
| Тип оборудования | Комплектное распределительное устройство |
| Номинальное напряжение главной цепи | 10000 В |
| Номинальный ток | 630 А |
| Степень защиты IP | 21 |
| Тип монтажа | Напольный |
| Количество обслуживаемых сторон | 1 |
| Тип щита | Распределительный |
| Частота | 50 Гц |
| Ток электродинамической стойкости | 16 кА |
| Ток термической стойкости | 16 кА |
| Расположение | Вертикальное |
| Нейтраль | Нет |
| Максимальный ток | 400 А |
| Количество фаз | 3 |
| Конструкция | Сборно-разборная |
| Тип управления | Автоматическое/Ручное |
| Применение | В помещении |
| Номинальное напряжение вспомогательной цепи | 36 В |
| Габаритные размеры | |
| Высота | 2070 мм |
| Ширина | 750 мм |
| Масса | 260 кг |
| Глубина | 800 мм |
Информация для заказа
- Цена: от 16 000 руб.
