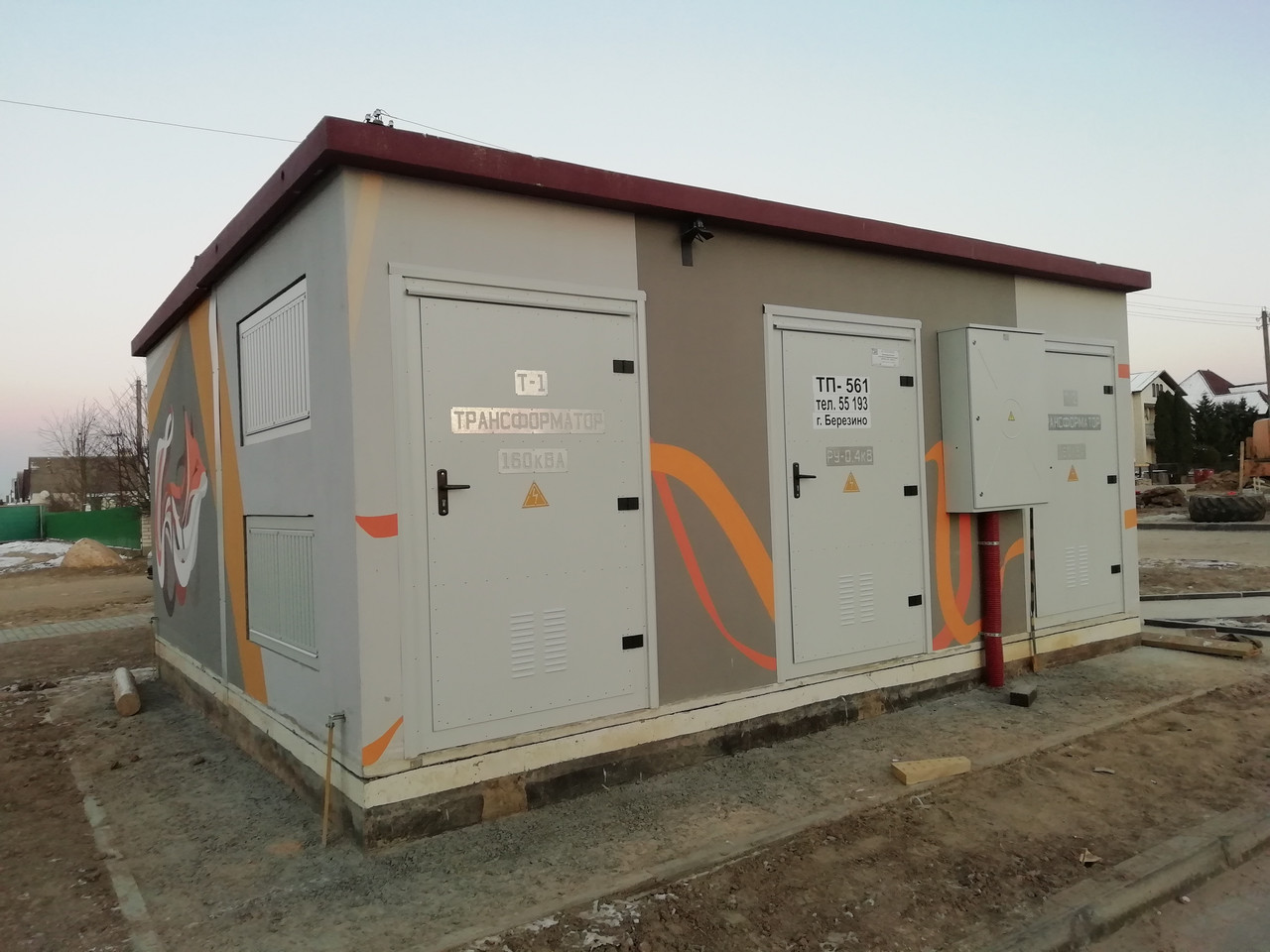

Трансформаторная подстанция 2БКТПБ-160\10\0,4-У1
Заканчивается
от 73 500 руб.
- +375 показать номер +375 (29) 614-15-19
- +375296141519 Денис Геннадьевич (Velcom)
- +375295031519 Денис Геннадьевич (Mts)
- +375297545654 Елена Олеговна (mts)
- График работы
-
Контакты
-
Телефон:+375296141519, Денис Геннадьевич (Velcom)+375295031519, Денис Геннадьевич (Mts)+375297545654, Елена Олеговна (mts)
-
Контактное лицо:Нестерович Денис Геннадьевич
-
Адрес:ул. Островского, 51В, Дзержинск, Минская область, Беларусь
-
Email:6141519@mail.ru
-
Skype:nestorden
-
- Условия возврата и обмена
Блочные комплектные трансформаторные подстанции в бетонном корпусе (далее БКТПБ) напряжением 6(10, 20)/0,4 кВ мощностью до 2500 кВА для преобразования и распределения электрической энергии промышленной частоты 50 (60) Гц номинальным напряжением 10(6) кВ, в общепромышленных, сельских, городских сетях, жилищно-коммунальных объектов и зон индивидуальной застройки в сетях с изолированной нейтралью на стороне 6(10, 20) кВ и глухозаземленной нейтралью на стороне 0,4 кВ.
Основной ж/б корпус размером: длина 5000 мм, ширина 2500..2850 мм, высота 2650 мм, вес 14 тонн, с дверями, вент. решётками, внутренней электропроводкой, ЩСН, освещением, отоплением, внутренней и внешней отделкой (штукатурка, покраска) – 2 шт.В) Модуль крыши: материал металлочерепица, утепленный, вес – 450 кг. –2шт. Фундаментная чаша: длина 5000 мм, ширина 2500..2850 мм, высота 900 мм, вес 4,5 тонны, гидроизолированная с ёмкостью для аварийного слива трансформаторного масла – 2 шт.
Внутри устанавливается: РУВН 10(15) кВ – камера КСО – 8 шт., либо моноблоки с элегазовыми выключателями (типа С-С-С-Vх2), РУНН 0,4 кВ по заказу, трансформатор масляный или сухой. Соединение РУВН с трансформатором – кабель либо шинный мост, трансформатор РУНН – шины.
По требованию заказчика могут изготавливаться подстанции с изменением конструкции, технических параметров и перечня применяемой аппаратуры, что указывается в дополнительных требованиях при заказе подстанции.
БКТПБ относится ко II степени огнестойкости по СНБ.2.02.01 и соответсвует категории пожарной опасности В по НПБ 5.
Основной ж/б корпус размером: длина 5000 мм, ширина 2500..2850 мм, высота 2650 мм, вес 14 тонн, с дверями, вент. решётками, внутренней электропроводкой, ЩСН, освещением, отоплением, внутренней и внешней отделкой (штукатурка, покраска) – 2 шт.В) Модуль крыши: материал металлочерепица, утепленный, вес – 450 кг. –2шт. Фундаментная чаша: длина 5000 мм, ширина 2500..2850 мм, высота 900 мм, вес 4,5 тонны, гидроизолированная с ёмкостью для аварийного слива трансформаторного масла – 2 шт.
Внутри устанавливается: РУВН 10(15) кВ – камера КСО – 8 шт., либо моноблоки с элегазовыми выключателями (типа С-С-С-Vх2), РУНН 0,4 кВ по заказу, трансформатор масляный или сухой. Соединение РУВН с трансформатором – кабель либо шинный мост, трансформатор РУНН – шины.
По требованию заказчика могут изготавливаться подстанции с изменением конструкции, технических параметров и перечня применяемой аппаратуры, что указывается в дополнительных требованиях при заказе подстанции.
БКТПБ относится ко II степени огнестойкости по СНБ.2.02.01 и соответсвует категории пожарной опасности В по НПБ 5.
Характеристики
Основные | |
---|---|
Страна производитель | Беларусь |
Констукция трансформаторной подстанции | Блочная |
Способ присоединения станции к сети | Проходная |
Количество трансформаторов в станции | 2 |
Тип трансформатора | Понижающий |
Количество фаз | 3 |
Мощность трансформатора | 160 кВА |
Номинальное напряжение на стороне высшего напряжения | 10.0 (кВ) |
Номинальное напряжение на стороне низшего напряжения | 0.4 кВ |
Частота тока | 50 (Гц) |
Ток термической стойкости со стороны низшего напряжения | 150 кА |
Ток термической стойкости со стороны высшего напряжения | 150 кА |
Ток электродинамической стойкости на стороне низшего напряжения | 215 кА |
Ток электродинамической стойкости на стороне высшего напряжения | 185 кА |
Тип монтажа подстанции | Фундамент |
Ввод на стороне высокого напряжения | Кабельный |
Вывод на стороне низкого напряжения | Кабельный |
Род установки | Открытый воздуха |
Тип трансформаторной подстанции по мобильности | Стационарная |
Срок службы | 25.0 (лет) |
Степень защиты IP | 34 |
Вес | 20000.0 (кг) |
Дополнительные характеристики | |
Минимальная рабочая температура окружающей среды | -45 град. |
Максимальная рабочая температура окружающей среды | 40.0 (град.) |
Количество отходящих линий | 12 |
Исполнение нейтрали | Глухозаземленная |
Взрывозащищенный корпус | Нет |
Вид отопления | Электрическое отопление |
Габаритные размеры | |
Длина | 6200.0 (мм) |
Высота | 2600.0 (мм) |
