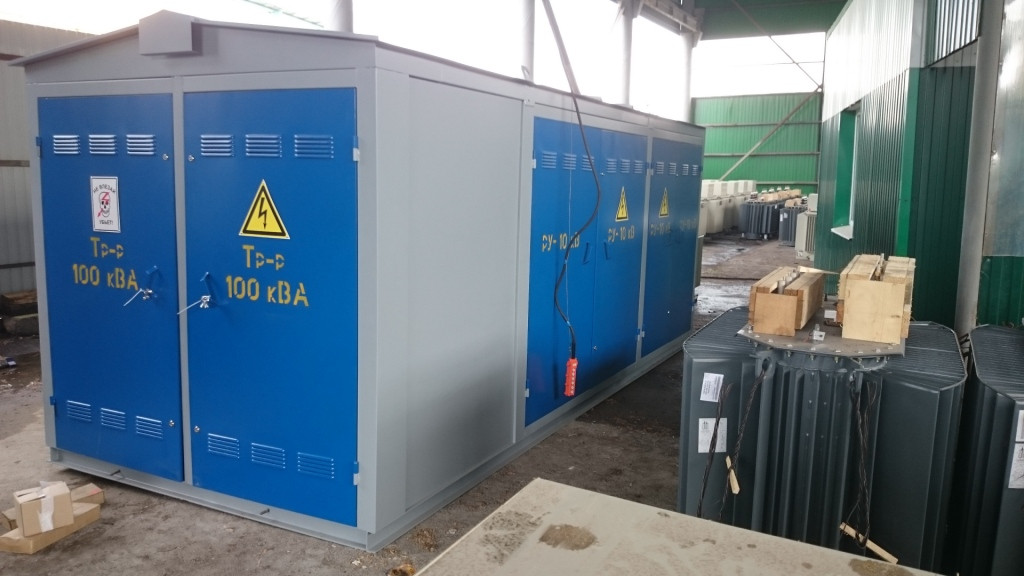

Комплектная трансформаторная подстанция 2-КТПП-100\10\0,4

Комплектные трансформаторные подстанции проходного и тупикового типа мощностью 100,250,400,630,1000 кВ-А напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ, частотой 50 Гц предназначены для приема, преобразования и распределения электрической энергии в одно-двух лучевой и петлевой схемах электроснабжения городских электрических сетей в районах с умеренным климатом (от ― 45 °С до +40 °С).
КТП поставляются в металлической кабине высокой заводской готовности (2КТП ― в двух кабинах), с вмонтированным в неё силовым трансформатором, шкафами УВН, РУНН, шкафом уличного освещения, и заменяют подстанции, собираемые на месте монтажа из разрозненно поставляемых камер КСО, панелей ЩО-70 и других изделий. В шкафу УВН установлены выключатели нагрузки ВНА с пружинно-рычажным приводом. В отсеке РУНН установлены рубильники-предохранители или автоматические выключатели, имеется общий учет электроэнергии и учет электроэнергии уличного освещения. По желанию заказчика КТП тупикового типа изготавливаются с учетом электроэнергии на высокой стороне и с вакуумными выключателями ВВ/TEL-10.20/630. По заказу потребителя в отсеке РУНН устанавливаются панели ЩО либо НКУ c АВР на стороне 0,4 кВ. При этом длина кабины ― 4540 мм. Вводы ВН ― воздушные или кабельные, выводы НН ― кабельные. КТП устанавливается на фундамент высотой не менее 200мм.
