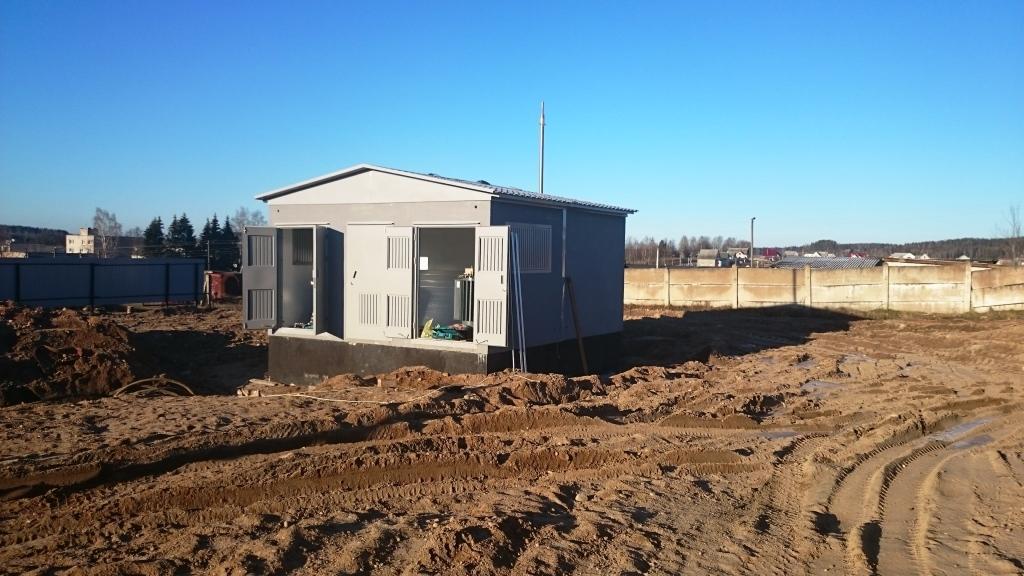

Трансформаторная подстанция 2БКТПБ-250/10/0,4-У1

Блочные комплектные трансформаторные подстанции в бетонном корпусе (далее БКТПБ) напряжением 6(10, 20)/0,4 кВ мощностью до 2500 кВА для преобразования и распределения электрической энергии промышленной частоты 50 (60) Гц номинальным напряжением 10(6) кВ, в общепромышленных, сельских, городских сетях, жилищно-коммунальных объектов и зон индивидуальной застройки в сетях с изолированной нейтралью на стороне 6(10, 20) кВ и глухозаземленной нейтралью на стороне 0,4 кВ.
  Основной ж/б корпус размером: длина 5000 мм, ширина 2500..2850 мм, высота 2650 мм, вес 14 тонн, с дверями, вент. решётками, внутренней электропроводкой, ЩСН, освещением, отоплением, внутренней и внешней отделкой (штукатурка, покраска) – 2 шт.В) Модуль крыши: материал металлочерепица, утепленный, вес – 450 кг. –2шт. Фундаментная чаша: длина 5000 мм, ширина 2500..2850 мм, высота 900 мм, вес 4,5 тонны, гидроизолированная с ёмкостью для аварийного слива трансформаторного масла – 2 шт.
    Внутри устанавливается: РУВН 10(15) кВ – камера КСО – 8 шт., либо моноблоки с элегазовыми выключателями (типа С-С-С-Vх2), РУНН 0,4 кВ по заказу, трансформатор масляный или сухой. Соединение РУВН с трансформатором – кабель либо шинный мост, трансформатор РУНН – шины.
    По требованию заказчика могут изготавливаться подстанции с изменением конструкции, технических параметров  и перечня применяемой аппаратуры, что указывается в дополнительных требованиях при заказе подстанции.
 БКТПБ  относится ко II степени огнестойкости по СНБ.2.02.01 и соответсвует категории пожарной опасности В по НПБ 5.
