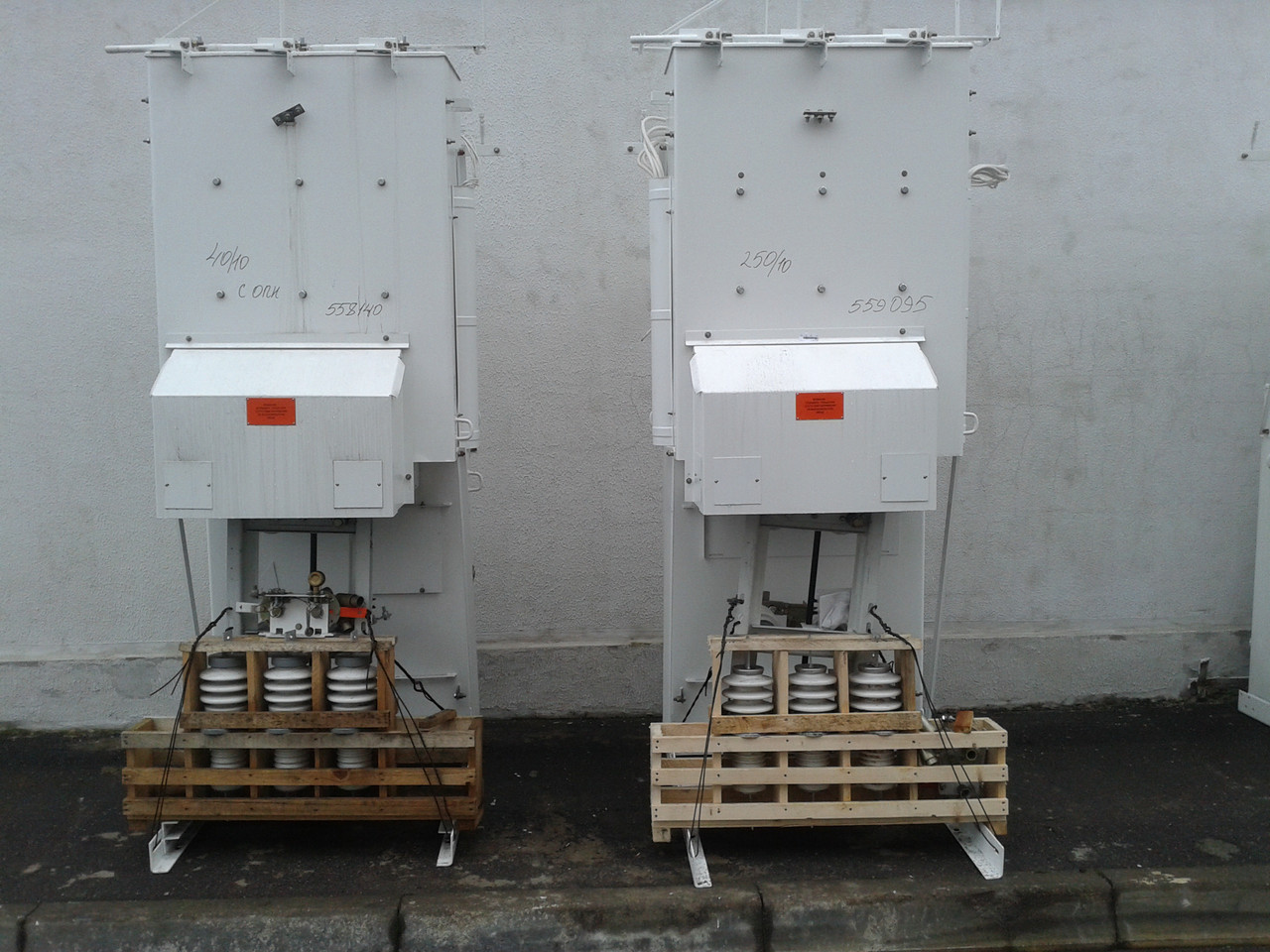

Трансформаторная подстанция КТП-250/10/0.4-02 У1

Комплектные трансформаторные подстанции (КТП) представляют собой однотрансформаторные подстанции тупикового типа наружной установки. КТП служат для приёма электрической энергии переменного тока напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным климатом (от -45 до +40 С)

   КТП предназначены для электроснабжения и защиты сельскохозяйственных потребителей (в том числе фермерских хозяйств, садово-огороднических участков), отдельных населённых пунктов и небольших объектов, относящихся к III категории по надёжности электроснабжения.

ВЫВОДЫ отходящих линий:
 - КТП-02 - воздушные (за исключением Линии №4, присоединение к которой осуществляется только кабелем)
 - КТП-04 - кабельные
 - КТПР -  кабельные

На отходящих фидерах 0,4 кВ устанавливаются:
- КТП-02, КТП-04 - автоматические выключатели
- КТПР - блоки "рубильник-предохранитель".

   -Высоковольтный ввод - воздушный.
   -ТП подключается к ЛЭП посредством разъединителя, который поставляется комплектно с подстанцией (устанавливается на
    ближайшей опоре).
   -ТП обеспечивают учёт активной и реактивной электрической энергии. По требованию Заказчика возможна установка счётчика
    любой модификации (совмещённого и т.д.).
   -В КТП имеется фидер уличного освещения, который оснащён устройством ручного и автоматического включения и отключения.
    Возможно исполнение КТП без фидера уличного освещения (по требованию Заказчика).
   -В КТП предусматриваются следующие виды защит:
       -от атмосферных перенапряжений
       -от междуфазных коротких замыканий.
       -от перегрузки и коротких замыканий линии 0,4 кВ.
       -от коротких замыканий цепей обогрева и цепей освещения КТП.
   -КТП  имеют электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

   -Достоинства КТП:
     -безопасны для окружающей среды;
     -конструкция способствует быстрому монтажу и пуску на месте эксплуатации, а также быстрому демонтажу при изменении места
       установки;
     -имеют резиновые уплотнения на дверях;
     -имеют привлекательный эстетичный вид;
     -комплектуются современными трансформаторами герметичного исполнения (серии ТМГ)

Срок службы 30 лет.
